低影響開發雨水系統構建

　　2016年5月底，焦作市入選省級海綿城市試點。9月底，《焦作市海綿城市建設項目規劃設計標準》、《焦作市海綿城市建設工程管理規定》（試行）經市政府發布。2017年2月，焦作市海綿城市專項規劃編制完成。焦作市海綿城市建設已成為生態焦作、宜居焦作的重要抓手。本文以焦作為例，闡述海綿城市建設的途徑，以及城市園林綠化在海綿城市建設中應該發揮的作用。



降水是徑流形成的首要環節。降在河槽水面上的雨水可以直接形成徑流。流域中的降雨如遇植被，要被截留一部分。降在流域地面上的雨水滲入土壤，當降雨強度超過土壤滲入強度時產生地表積水，并填蓄于大小坑洼，蓄于坑洼中的水滲入土壤或被蒸發。坑洼填滿后即形成從高處向低處流動的坡面流。分析城市雨水接受面，大致有以下來源。

　　1.路面徑流 城市是高密集的鋼筋混凝土建筑集群的構建體，雨洪季節，許多城市街道成為主要的排水場所。路面徑流，一指城市道路表面雨水形成的徑流，二指因?yàn)榈貏?shì)原因，從其他場所匯集于道路的徑流。

　　2.屋頂徑流 城市的高樓大廈和房屋構成城市的主要建筑。各種造型的屋頂成為接受雨水的主要場所。

　　3.橋面徑流 隨著城市發展，城市立交橋、高架橋，高出城市地面的環城高速橋梁等。橋面徑流也是城市地表徑流的主要來源。

　　4.廣場和綠地等徑流 具體包括廣場徑流。城市中心各種開闊的廣場地面形成的徑流，包括：

　　綠地徑流。指公園、游園、街頭綠地等其中形成的徑流。

　　湖泊水系。降水在城市湖泊水系的，直接形成徑流，增大原有湖泊水系的水容量，或者徑流量。

　　自然溝壑。城市的泄洪溝、山體地形等形成的徑流。

　　5.外來徑流 指建成區范圍以外侵入的雨水徑流。比如位于太行山南麓的焦作市，每逢雨季，城市大量水流并非只來源于城區本身的降水，還有從城市北部太行山區涌入的雨水形成的徑流。



　　1.生物滯留 這是指棲息于園林綠化場所的植物、動物、微生物等生態系統形成的自身消耗。特別是園林植物生長，需要疏松濕潤的土壤。土壤毛管孔隙中的水分能被作物直接吸收利用。較深層的土壤有保墑作用，可以持續供應園林植物正常生長所需。

　　2.土壤滯留 土壤是一個疏松多孔體，其中布滿著大大小小蜂窩狀的孔隙。地表徑流時，土壤吸收一部分徑流，直至飽和。

　　3.雨水蒸發 地表徑流過程中，會蒸發一部分水分。植物生理作用也會蒸發一部分水分。

　　4.地下水補充的介質 園林綠化生長于土壤，土壤滲透是補充地下水的主要方式。

　　5.引導到其他蓄水排水場所 不同的綠地形狀以及地形差異，將引導地表徑流到綠地以外的其他蓄水排水場所。



　　1.綠地要下沉 下沉式綠地是利用地形高差原理，使城市硬化地面的雨水有處可去。綠地下沉的目的，是為了能夠充分利用雨水、收集雨水。一方面城市綠化需要大量用水，另一方面雨水來了卻流不進綠地，白白浪費掉，這是絕對要摒棄的。在園林規劃設計上，要圍繞下沉式綠地做文章。不管綠地面積有多大，景點有多豐富，都要圍繞綠地"既要吸收自身產生的雨水徑流，還盡可能接納周圍環境地表徑流"的指導思想。

　　2.利用容器收集雨水 暴雨或者洪災季節，僅憑綠地滲透顯得力不從心。焦作一些靠天吃飯的偏遠農村，有屋頂接水、院內水窖蓄水的做法，這其實就是建設海綿城市最值得推廣的方法。有條件的屋頂，可用圍繞房檐的接水管和圍繞房體的各種管道，制成水流景觀，或者流入蓄水容器，或者引導到指定場所。城市各種高出地面的繞城高速或橋梁，橋面雨水都可以用安放在橋墩等處的大型特制容器收集。雨季過后，收集的雨水，可供綠地使用，或者其他需要用水的場所使用。

　　3.縮小城市單元 化整為零，自我消化，各個擊破。城市雖大，但幾十平方公里的面積，都是由住宅小區、商業中心、工廠、學校、公園、單位等組成。在這每個城市單元里，園林綠地都占有一定的比例。所以，在海綿城市建設中，要制定方案，盡量做到各個城市單元產生的地表徑流，各個單元自行消化吸收。如果各個城市單元的海綿城市建設問題解決了，用于城市吸水儲水的海綿體自然就多了，整個城市也就沒有壓力了。

　　4.路面徑流是主要徑流 焦作地勢北高南低，每逢雨季，焦作城市老城區的主干道，就成了洶涌奔流的大河。造成這種情況的主要原因，是城市缺少澇能吸旱能排的“海綿體”，所有雨水匯集于街道，向南流淌。城市下沉式立交橋和涵洞被雨水隔斷，交通受阻。針對這種情況，應在主干道合適位置設置雨水花園、生態綠地，對雨水分流。或者設置儲水設施，興建噴泉、瀑布等自然景觀。

　　5.把城市泄洪溝建成自然溪流景觀河道 城市泄洪溝，是自然形成的、排泄山洪的主要通道，其特點是平時干旱缺水，泄洪時又大水暴漲。受地理因素影響，縱貫焦作市區共有六條自然泄洪溝，其中普濟河、群英河、甕澗河三條自然泄洪溝集中分布在焦作主城區的解放區、山陽區。上世紀90年代，市政府對主城區河道進行了集中改造，河床用水泥砌筑，主要觀景段用注入自來水的方式營造水景。但由于水費、管理等多種原因，改造后的河道常年并無水景。海綿城市建設，應該充分利用好城市泄洪溝，一方面在合適位置構建蓄水湖，緩解雨季泄洪，另一方面改造河床，破除水泥池底，設置卵石河床和自然駁岸，營造雨水花園、河床濕地及淙淙溪流。整個河床就是一個巨大的海綿體，泉水叮咚，松濤陣陣，變看景為聽景，變死景為活景。

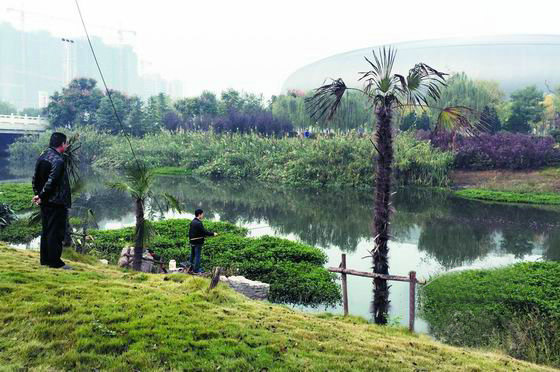

生態豐富的城市河道

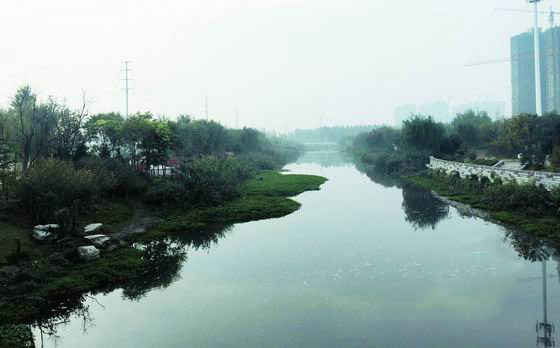

改造后的泄洪溝翁澗河

　　低影響開發的概念來自美國，它是上世紀90年代提出并應用的一種新的雨水管理思想與技術體系。

　　住建部編制《海綿城市建設技術指南———低影響開發雨水系統構建》，是指導各地新型城鎮化建設過程中，推廣和應用低影響開發建設模式，充分發揮城市綠地、道路、水系等對雨水的吸納、蓄滲和緩釋作用，有效緩解城市內澇，節約水資源，保護和改善城市生態環境。既然是新思想新技術，那么參觀學習，開闊眼界，學習國內外先進經驗，少走彎路，就是必不可少的。這樣也避免對海綿城市一知半解，盲目改造，給城市建設帶來?yè)p失。

　　國內外海綿城市應用的技術繁多，技術發展和創新日新月異，按處理雨水先后順序可以分為收水、蓄水和用水三類：

　　1.收水措施（回補地下水） 園林綠化用于收集雨水的主要方式有生態植草溝、下凹式綠地、雨水花園、生態滯留區、生態樹池、植草溝、卵石消能坎、滲透池、人工濕地、綠色屋頂、濕塘、滲井、地下蓄滲、透水路面、透水鋪裝、嵌草磚、透水混凝土等。

　　2.蓄水措施 雨水箱、地下水箱、透水箱、景觀池、特制儲水罐、雨洪調蓄工程等。

　　3.用水措施 橋面及高出地面的環城高速橋梁用儲水箱收水后，用于橋下及周圍綠地灌溉。收集雨水，可以用于園林瀑布、噴泉、補充湖水等景觀用水。除園林綠化使用外，收集雨水可以用于環衛車灑水、沖洗車輛、混凝土攪拌等。

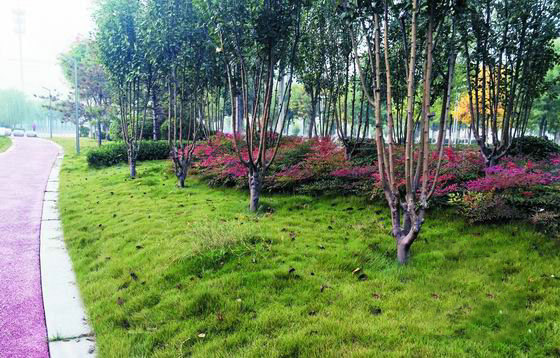

透水鋪裝實例

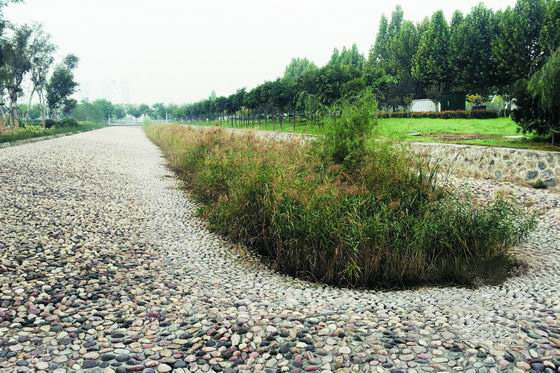

小型滲透池實例

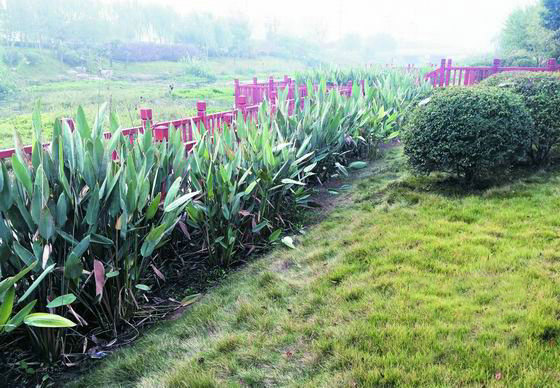

生態滯留區

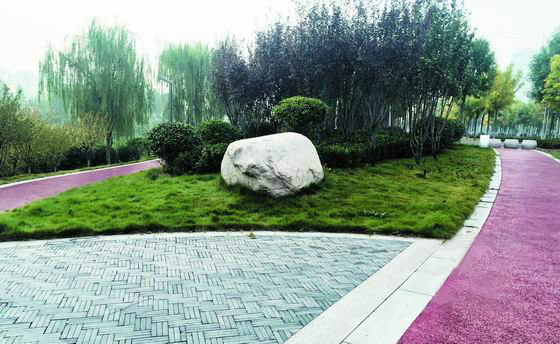

透水鋪裝和邊坡處理
